產品系列：400HZ中頻電源系列
產品簡介：產品簡介： OSM400系列三相中頻靜變電源是我公司最新一代航空地面電源，專為民航科技和軍用飛機等在生產檢測、維修和維護時提供400HZ的外部供電。產品采用十二脈沖整流，高性能FPGA作為中央處理器，純數字測量控制技術，LCD屏顯示，造型新穎美觀、結構設計合理，具有高穩定性和高可靠性，低失真正弦波輸出，動態響應快，飛機供電連鎖等功能，而且完全滿足室外IP55防護等級，超寬（-40~55℃）的工作溫度范圍，良好的電磁兼容容性等等，是一臺安全、可靠、高效、純凈的高端航空地面電源。
- 產品介紹
- 功能特點
- 產品用途
- 技術參數
產品簡介：

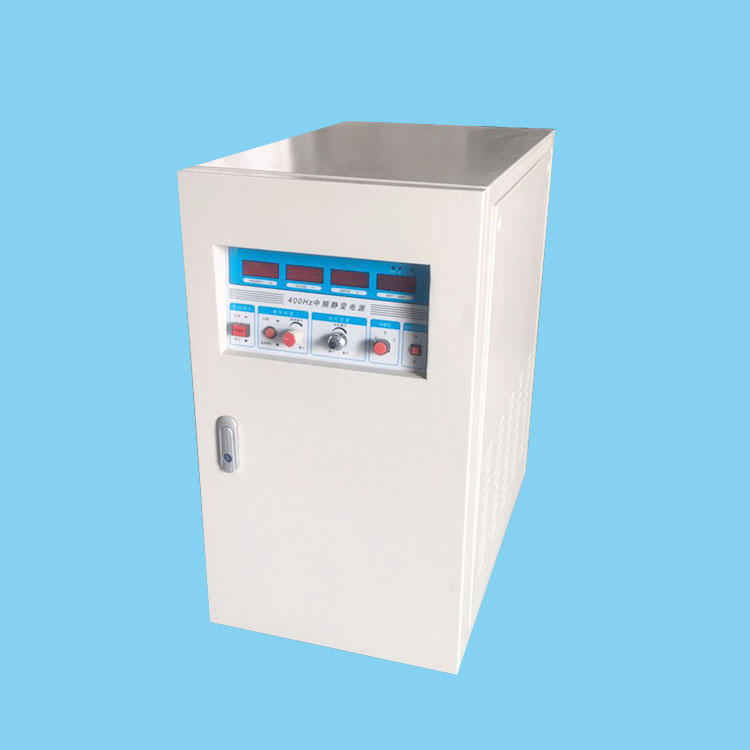

OSM400系列三相中頻靜變電源是我公司最新一代航空地面電源，專為民航科技和軍用飛機等在生產檢測、維修和維護時提供400HZ的外部供電。產品采用十二脈沖整流，高性能FPGA作為中央處理器，純數字測量控制技術，LCD屏顯示，造型新穎美觀、結構設計合理，具有高穩定性和高可靠性，低失真正弦波輸出，動態響應快，飛機供電連鎖等功能，而且完全滿足室外IP55防護等級，超寬（-40~55℃）的工作溫度范圍，良好的電磁兼容容性等等，是一臺安全、可靠、高效、純凈的高端航空地面電源。
執行標準：
《GJB1910-94 飛機地面電源通車規范》
《GJB181-86 飛機供電特性及對用電設備的要求》
《GJB572-88 飛機地面電源供電特性及一般要求》
《MH/T6018-1999 地面靜態電源》
技術參數：
|
三相3KVA-75KVA功率段 |
||||||||||||||||
|
電源型號 （OSM400） |
13030 |
13050 |
13060 |
13100 |
33150 |
33200 |
33300 |
33450 |
33600 |
33750 |
||||||
|
額定容量 |
3KVA |
5KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
45KVA |
60KVA |
75KVA |
||||||
|
輸出限電流 |
8.4A |
13.8A |
16.8A |
28A |
42A |
56A |
84A |
126A |
168A |
210A |
||||||
|
電路方式 |
IGBT/PWM脈寬調制方式 |
|||||||||||||||
|
輸入 |
相數 |
單相 |
三相四線 |
|||||||||||||
|
電壓 |
220Vac±15% |
380Vac±15% |
||||||||||||||
|
頻率 |
50HZ/60HZ±10% |
|||||||||||||||
|
輸出 |
相數 |
三相四線 |
||||||||||||||
|
波形 |
正弦波 |
|||||||||||||||
|
相電壓 |
固定115V；可調范圍0-150V |
|||||||||||||||
|
線電壓 |
固定200V；可調范圍0-260V |
|||||||||||||||
|
程控 |
可通過RS232通訊、RS485通訊、開關量或模擬量0-5V/0-10V/4-20mA實現遠程控制 |
|||||||||||||||
|
負載穩壓率 |
≤0.5% |
|||||||||||||||
|
電源穩壓率 |
≤0.5% |
|||||||||||||||
|
額定頻率 |
固定400HZ；可調范圍300-500HZ |
|||||||||||||||
|
頻率穩定率 |
≤0.01% |
|||||||||||||||
|
波形失真度（THD） |
THD≤2% |
|||||||||||||||
|
效率 |
≥95%（100%阻性負載） |
|||||||||||||||
|
相位差 |
相位120°≤±2°;相電壓差＜3%額定值 |
|||||||||||||||
|
反應時間 |
≤2mS |
|||||||||||||||
|
適應負載 |
感性、容性、阻性以及混合型負載 |
|||||||||||||||
|
顯示 |
高精度四位數數字式LED顯示，電壓、電流、頻率、功率及功率因素 |
|||||||||||||||
|
冷卻方式 |
風扇冷卻 |
|||||||||||||||
|
輸出保護 |
有完善的過壓、過流、短路、過熱等保護功能及報警裝置 |
|||||||||||||||
|
可靠性 |
MTBF |
1.0×105h |
||||||||||||||
|
MTTR |
0.5h |
|||||||||||||||
|
壽命 |
≥10年 |
|||||||||||||||
|
環境 |
絕緣阻抗 |
DC≥500V 10MΩ |
||||||||||||||
|
耐壓絕緣 |
AC 1800V 5mA/min |
|||||||||||||||
|
工作溫度 |
-15℃ -50℃ |
|||||||||||||||
|
相對濕度 |
0-90%(非凝結狀態) |
|||||||||||||||
|
海拔高度 |
≤2000公尺 |
|||||||||||||||
|
備注：特殊要求可按照客人要求定制 |
||||||||||||||||
|
三相90KVA-300KVA功率段 |
||||||||||||||||
|
電源型號 （OSM60） |
33900 |
331000 |
331200 |
331500 |
332000 |
33300 |
||||||||||
|
額定容量 |
90KVA |
100KVA |
120KVA |
150KVA |
200KVA |
300KVA |
||||||||||
|
輸出限電流 |
250A |
277A |
333A |
416A |
555A |
833A |
||||||||||
|
電路方式 |
IGBT/PWM脈寬調制方式 |
|||||||||||||||
|
輸入 |
相數 |
三相四線 |
||||||||||||||
|
電壓 |
380Vac±15% |
|||||||||||||||
|
頻率 |
50HZ/60HZ±10% |
|||||||||||||||
|
輸出 |
相數 |
三相四線 |
||||||||||||||
|
波形 |
正弦波 |
|||||||||||||||
|
相電壓 |
固定115V；可調范圍0-150V |
|||||||||||||||
|
線電壓 |
固定200V；可調范圍0-260V |
|||||||||||||||
|
程控 |
可通過RS232通訊、RS485通訊、開關量或模擬量0-5V/0-10V/4-20mA實現遠程控制 |
|||||||||||||||
|
負載穩壓率 |
≤0.5% |
|||||||||||||||
|
電源穩壓率 |
≤0.5% |
|||||||||||||||
|
額定頻率 |
400HZ固定；可調范圍300-500HZ |
|||||||||||||||
|
頻率穩定率 |
≤0.01% |
|||||||||||||||
|
波形失真度（THD） |
THD≤3% |
|||||||||||||||
|
效率 |
≥95%（100%阻性負載） |
|||||||||||||||
|
相位差 |
相位120°≤±2°;相電壓差＜3%額定值 |
|||||||||||||||
|
反應時間 |
≤2mS |
|||||||||||||||
|
適應負載 |
感性、容性、阻性以及混合型負載 |
|||||||||||||||
|
顯示 |
高精度四位數數字式LED顯示，電壓、電流、頻率、功率及功率因素 |
|||||||||||||||
|
冷卻方式 |
風扇冷卻 |
|||||||||||||||
|
輸出保護 |
有完善的過壓、過流、短路、過熱等保護功能及報警裝置 |
|||||||||||||||
|
可靠性 |
MTBF |
1.0×105h |
||||||||||||||
|
MTTR |
0.5h |
|||||||||||||||
|
壽命 |
≥10年 |
|||||||||||||||
|
環境 |
絕緣阻抗 |
DC≥500V 10MΩ |
||||||||||||||
|
耐壓絕緣 |
AC 1800V 5mA/min |
|||||||||||||||
|
工作溫度 |
-15℃ -50℃ |
|||||||||||||||
|
相對濕度 |
0-90%(非凝結狀態) |
|||||||||||||||
|
海拔高度 |
≤2000公尺 |
|||||||||||||||
|
備注：特殊規格可按照指定要求定制 |
||||||||||||||||
